16 juillet 2009 4 16 /07 /juillet /2009 18:10

2009, mai, Drainage

Contre le Pignon nord-est (chez la "vieille dame"), pose d'un drain de surface pour limiter les remontées capilaires dans le
mur. Evacuation dans un petit puisard rempli de gravier et protégé par géotextile.
                                                   maison écologique et bioclimatique
Partager cet article
Repost0
Published by lauer & renaudin - dans maison
commenter cet article …
5 juillet 2009 7 05 /07 /juillet /2009 12:35

2009, fév, Le bois pour l'ossature , pré-cadres.

1.RECEPTION DU BOIS, fév. 2009

Réception de la commande de bois pour la maison à la scierie Anille-Braye.
Environ 30m3 de Douglas, de Chêne et de Séquoïa local.
  La scierie: après écorçage, les troncs sont transportés par un ascenseur à chaînes et roues crantées, jusqu'à l'entrée de la scie.

Les 4 poteaux que l'on verra à l'intérieur de la maison en Douglas 20X20 cm.
+ des poteaux d'ossature de section rectangulaire 15x 20 cm.

Le Séquoïa issu des coupes dans les parcs des châteaux de la région, pour le plancher du balcon ext. de l'étage.

2.TRANSPORT ET STOCKAGE DU BOIS.

Départ de la scierie et arrivée chez François le charpentier à Saint-Pierre-du-lorouer, 30 km plus loin.
La remorque prêtée par Charles Spéhar est très utile, nous y mettons 2 tonnes de bois; en 2 voyages nous transportons 6m3, avec camionette + remorque.

Tout le bois pour faire les pré-cadres de fenêtres chez François.
Chêne pour l'extérieur à gauche, Douglas pour l'intérieur à droite.

Sur le terrain, stockage du bois sur les fondations de l'atelier et vers l'entrée du terrain.

3.MENUISERIE, FABRICATION DES PRE-CADRES DE FENETRES
Nettoyage des montants de chêne avant usinage, puis dégauchissage des poutres pour créer 2 faces de référence
et rabotter les 2 autres faces.
A gauche, mortaises dans les linteaux en Douglas. A droite montants avec leurs tenons qui porteront les linteaux.

Un pré-cadre de fenêtre terminé, en 2 moitiés séparables .

Partager cet article
Repost0
Published by lauer & renaudin - dans maison
commenter cet article …
7 mai 2009 4 07 /05 /mai /2009 14:50

2009-Hérisson et drain de la maison

FEVRIER 2009
Pendant ce temps, le remblais dans la maison continue.
  Au dessus du tout venant de carrière, étalement d'une première couche de gros silex qui formera le bas du hérisson.
Location d'une compacteuse à essence de 80 kg pour tasser le remblais  avant la pose du drain d'air.
Les cailloux sont tassés, Jean-michel est... secoué.

Ventilation du hérisson: circulation d'un drain d'air (diamètre 100mm) avec entrée et sortie d'air dans le soubassement.
 Le drain déployé dans le hérisson.
 Nouvelle couche de gros silex pour couvrir le drain.




  Le dernier camion de cailloux!
Il y aura eu au total 60 tonnes de cailloux de remblais dans la maison.


  Niveau supérieur des gros silex.

Remblais terminé par une couche de gravier qui attendra d'être bien tassée pour recevoir la dalle de chanvre du rez-de-chaussée.

                                                        maison écologique

Partager cet article
Repost0
Published by lauer & renaudin - dans maison
commenter cet article …
3 novembre 2008 1 03 /11 /novembre /2008 20:43

2008, août, fin du soubassement

 Haut du soubassement = niveau plancher RdC -10cm

  C'est décoffré, c'est fini! le mur  de fondation/sous-bassement fait 1,70 mètre de haut, 0,60 cm de largeur moyenne en bas et 0,35 cm en haut; il affleure au point haut du terrain et émerge de 0,70 m au point bas.


 Du remblais pour la maison, il en faudra une quinzaine de m3 pour atteindre le niveau bas du hérisson de pierre ventillé qui portera la dalle de chaux du RdC.

  Vue depuis le toit du garage. Il a fait très chaud en août et le béton de chaux à fissuré en surface, à chaque emplacement des entretoises (pourtant trempées dans l'huile pour ne pas se dilater) qui tenaient les banches; il aurait ss doute fallu arroser davantage pendant la prise...ou faire des entretoises en fer.

Partager cet article
Repost0
Published by lauer & renaudin - dans maison
commenter cet article …
3 novembre 2008 1 03 /11 /novembre /2008 16:57

2008, août, piliers centraux

Un toit végétal c'est lourd: 4 piliers en bois de 20 x 20 cm sont prévus ds la maison pour assurer une descente de charge de 4 à 5 tonnes chacun; Ils nécessitent des fondations solides, et JM réalise des plots de 0,5 x 0,55 m, en pierre et béton de chaux + ponce, comme les murs de fondations. Pour augmenter la résistance à l'éclatement de la partie haute qui recevra directement les poteaux de bois, iis sont armés à 5 cm sous la surface de 2 grillages à béton croisés (toutes les fondations du tour de la maison ne comportent aucune ferraille, ce sont les pierres et la massivité du tout qui assurent la tenue)


  Emmanuelle debout dans la cuisine...



Partager cet article
Repost0
Published by lauer & renaudin - dans maison
commenter cet article …
3 novembre 2008 1 03 /11 /novembre /2008 16:39

2008, août, tire-fonds


  Il faudra boulonner la lisse basse en bois sur le sous-bassement en béton de chaux;  JM fabrique des tire-fonds en coupant en 2 des tiges filetées de un mètre de long et de 16 mm de diamètre, et en taraudant des plaques d'acier qu'il découpe en petits carrés; tout ça grace à une boite de tarauds héritée de son grand-père Robert Renaudin (la Teinturerie Moderne à Angers) et conservée depuis qq dizaines d'années. Quand on dit qu'il ne faut rien jeter!

 Les tire-fonds en place prêts à étre noyés dans la dernière assise du ss-bassement, un par mètre donc 38 en tout; ça ne devrait pas s'envoler....

  Coffrage du haut du soubassement. Réservations pour l'électricité, tél, cable....

Partager cet article
Repost0
Published by lauer & renaudin - dans maison
commenter cet article …
3 novembre 2008 1 03 /11 /novembre /2008 16:15

2008, juin-juillet, soubassement 1

 Coffrage du soubassement, prévu en 2 assises d'env. 35 cm chacune; dans le béton de chaux, le sable de pierre ponce venu de Grèce (écologique le transport maritime???) remplace le sable courant, pour remplir une fonction de tampon hygrométrique et éviter les remontées capilaires dans les murs, sans utiliser de film polyane; En plus, la chaux et la ponce formant une liaison très solide, le procédé est chaudement recommandé par Vitruve dans son traité d'architecture... Donc maintenantbéton= pierre + gravier+ sable ponce + NHL2, toujours dosé à 250 Kg /m3




  réservations pour arrivée d'eau + écoulements



Partager cet article
Repost0
Published by lauer & renaudin - dans maison
commenter cet article …
3 novembre 2008 1 03 /11 /novembre /2008 15:36

2008, juin, fondations hautes

Coffrage partiel des fondations hautes; les très grosses pierres ont toutes été utilisées dans le niveau bas; livraison d'un camion de 9 m3 de pierres calcaires de 20-60, qui seront incorporés pour moitié dans le béton de chaux;donc pour 1 bétonnière: 10 seaux de pierre + 7 seaux de gravier + 3,5 seaux de sable + 3,5 seaux de NHL2 + 2,5 seaux d'eau env.

 fondations hautes

après décoffrage

Le contrefort intérieur de l'angle nord-ouest faisait 90 cm de large au fond et a été réduit à 70 cm à ce niveau;
l'assise suivante (sous-bassement) fera 45 cm de large sur tout le périmètre.



Partager cet article
Repost0
Published by lauer & renaudin - dans maison
commenter cet article …
25 octobre 2008 6 25 /10 /octobre /2008 22:40

2008, mai: lancement des fondations cyclopéennes


 Lancement des fondations de la maison le 1er mai à 10 h;grande journée de travail collectif avec l'aide de la famille: merci à Maryvonne , Jean-Louis, Isabelle et Matthieu; Et à Thibaud le lendemain....


 Sur l'argile mouillée, épandage de chaux aérienne sur 2 à 3 cm, puis d'une couche de tuiles anciennes pilées. Les tuiles servent de tampon hygrométrique entre la maison et la terre, le but étant que le fond des fouilles ne sèche jamais complètement pour ne pas crouter ni fissurer.

 Les plus grosses pierres sonten fait les morceaux de dalle de béton concassées préalablement. Pour lier l'ensemble, un mortier composé de 2 parts de gravier 8-16 semi concassé + 1 part de sable 2-4 + 1 part de chaux NHL2; le mélange est assez sec et doit être tassé entre les pierres avec des lattes;



Partager cet article
Repost0
Published by lauer & renaudin - dans maison
commenter cet article …
25 octobre 2008 6 25 /10 /octobre /2008 22:17

2008, mai: retouche des tranchées

  1er mai, 7 heures: M. Desneux revient avec sa mini-pelle pour élargir en biais l'angle ouest de la rigole de fondations (le moins profond) pour y construire un contrefort intérieur en escalier.

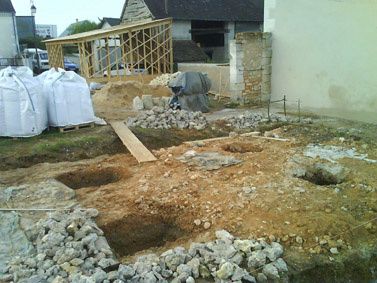

Puis il enjambe assez sportivement la tranchée sur un pont de grosses planches afin de creuser 4 trous à l'intérieur de la maison, pour  les fondations de piliers; à 9h 30 il est reparti.
Partager cet article
Repost0
Published by lauer & renaudin - dans maison
commenter cet article …
