2 juillet 2010 5 02 /07 /juillet /2010 21:49
PICT0001 PICT0002 PICT0007PICT0011PICT0015PICT0016PICT15

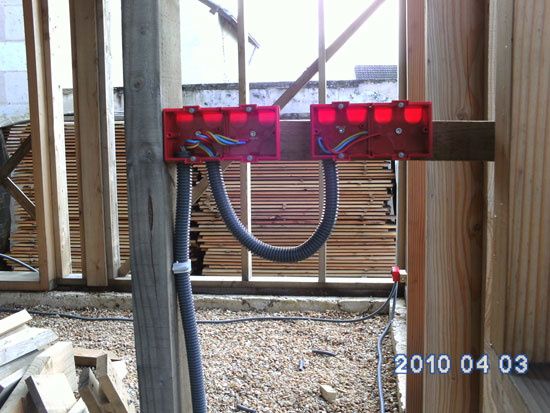

 Mise en place d'un système permettant de préparer les prises tout en gardant de la profondeur pour le mur banché qui va suivre.

 PICT07

PICT13



PICT14



PICT17



PICT05

 ...
 et eau

 PICT0013



PICT0012

côté cuisine



PICT0014


 maison écologique et bioclimatique
Partager cet article
Repost0
21 avril 2010 3 21 /04 /avril /2010 16:37
int maison 0793

 Quelques images de l'intérieur structuré avec les encadrements de porte.

Ici un escalier provisoire pour monter à l'étage.

 int maison 0795

 int maison 0802

sur la droite les 2 chambres, au fond la SdBain+autre chambre

 int maison 0800

SdB à gauche (petite porte), chambre amis à dte.

 int maison 0803 Le trou est celui de l'escalier

 int maison 0804

Trou de la mezzanine + trou escalier juste derrière

 int maison 0805

 int maison 0806

Protection provisoire sur le toit.

 int maison 0799

Rez-de-chaussée, SdBains à gauche + chambre à droite.

Partager cet article
Repost0
12 avril 2010 1 12 /04 /avril /2010 19:52
PICT0069
 Ossature bois terminée.
 PICT0072

 PICT0073

Côté nord.
 PICT0070
 Vue depuis chez la voisine.
PICT0077
 PICT0078

Ici le toit débordant sur l'avant avec son encoche qui sera une trappe permettant de monter sur le toit pour y entretenir le toit végétalisé.

Il y aura un balcon au niveau du plancher d'étage (à l'intersection des 2 fenêtres que l'on voit ici en bas à gauche).

Partager cet article
Repost0
27 mars 2010 6 27 /03 /mars /2010 16:30
PICT0006


Avant l'arrivée du printemps, quelques photos sous la neige cet hiver .

PICT0011
PICT0010
PICT0024
PICT0021
PICT0013
PICT0014
PICT0017
PICT0032


Partager cet article
Repost0
21 février 2010 7 21 /02 /février /2010 17:25
14  Les 3 panneaux du pignon sont levés.
15
Le dernier pré-cadre de fenêtre (grande baie de l'étage en façade sud) a été assemblé sur le plancher provisoire de l'étage, puis levé. françois a fabriqué une poutre creuse au dessus, pour réduire la flèche (3m de largeur de baie vitrée).
16  L'un des derniers morceaux de Douglas de 5X15 cm, en longueur de 5,50m.
 17  Début du solivage du toit; les solivettes sont taillées dans les planches de 4X25 cm; il en faudra une trentaine de 9m de longueur en " sections.
 18Les solivettes portent sur les 2 pannes centrales en lamellé-collé, dont le bas restera visible dans la maison, sous le plafond.
 19
 20  La fixation solivette/pannes, par des sabots et clous Simpson (3072 clous au total).
 21  Nous poserons en dernier les 2 sections centrales des pannes.
 22  Une trappe est prévue pour aller jardiner sur le toit en passant par le balcon.
 23  Jean-Michel a fait un plancher de travail en 5X10cm.
  Ici la vue depuis l'étage côté mezzanine qui attend sa fenêtre.
 PICT06

Partager cet article
Repost0
6 février 2010 6 06 /02 /février /2010 15:37
6



 Les pannes en lamellé sont encochées pour être aboutées et liaisonnées aux poteaux.
Sifflet désabouté avec clef fait entièrement part François.






















 7
 Mise en place, après finition, des sabots sur les pannes qui recevront les solivettes.

8





 Sur un plancher provisoire en lambourdes, préparation du pignon Nord-Ouest: traçage au sol de l'épure et coupe des montants et traverses.




















 9


 10
  Encoches sur les montants du pignon pour recevoir l'arbalettrier ci-dessous. Toutes les coupes sont à 3° (pente du toit).
 11
  Aboutage à blanc des 3 sections de l'arbalettrier; puis tout est démonté pour être mis en place.

 12
  Finition des encoches du haut des montants, puis assemblage des cadres et levage (ci-dessous).

 13



maison écologique et bioclimatique
Partager cet article
Repost0
28 janvier 2010 4 28 /01 /janvier /2010 18:49
bois-2 0074
 bois-2 0073
 Jean-Michel et François au travail; fabrication du panneau gauche de la façade sud-est.
 1  François à la bisaigüe.
  2
Jean-Michel à la scie à onglets.
 bois-2 0075
 Livraison des poutres en lamellé-collé pour faire les pannes longitudinales.Ces pièces ont été fabriquées sur mesure en section 10,5 X 31,5 cm. Le tiers inférieur affleurera sous le plafond de l'étage.
4
Fabriqué par Jean-Michel, un palan sur bras articulé pour monter la scie et les précadres à l'étage plus facilement.
5
 Les deux panneaux centraux des façadesmis en place ainsi que les poteaux. Prêts pour le dernier tiers.
Partager cet article
Repost0
15 janvier 2010 5 15 /01 /janvier /2010 18:05
  1  2  3  4  5
 Levage du pignon en 3 panneaux, à la "canne à pèche"

 1
 2
 Fabrication du pignon sud-ouest qui inclut une fenêtre.
Il restait quelques solives de 8X25 cm que François transforme en une sorte d'arbaletrier pour liaisonner le haut du pignon sur toute la largeur de la maison. Il sera vissé solidement sur la traverse haute des panneaux et boulonné aux 4 poteaux du côté.

 3
 4
Le panneau central presque debout, tenu provisoirement par 2 jambes. le temps de ré-avancer le pied de la canne à pèche.

 6
Le pignon sud-ouest levé et assemblé (en haut à droite) vu du jardin de notre voisine.

 bois-2 0067
Le pignon sud-ouest, vu d'en bas.
maison écologique et bioclimatique
Partager cet article
Repost0
13 janvier 2010 3 13 /01 /janvier /2010 15:36
bois-2 0054
Vues intérieures du RdC
Vue du salon depuis l'entrée; le 1er poteau (à droite, plus foncé) est le pilier d'un futur escalier
Le panneau (au fond à G) qui inclut le précadre de la fenêtre fixe du salon a été le + dur à lever à cause de son centre de gravité très haut. Avec la baie de la cuisine, ce sont les 2 seules ouvertures qui ne sont pas des portes-fenetres;

 bois-2 0057
 La cuisine vue du salon; on voit au plafond les tasseaux cloués de part et d'autre des solives; il seviront à couer les planches du plafond par dessous, entre les solives. Les trois travées de solives ont étés aboutées par des siflets verticaux à 45° (ds la largeur de la solive), au dessus des poutres porteuses sur lesquelles elle reposent.Aux 2 extrémités (pignons), les solives posent sur la traverse haute des panneaux d'ossature.

 bois-2 0058
 Fenètre de la cuisine, avec la cloison contreventente entre cuisine et chambre RdC.

 bois-2 0059
 Notre chambre du RdC!
Les contreventements des panneaux sont encastrés à mi-bois pour faciliter le banchage à venir.

bois-2 0065
Vue depuis le potager
de gauche à droite: salon, porte sur jardin nord-ouest, cuisine, chambre.
Partager cet article
Repost0
2 décembre 2009 3 02 /12 /décembre /2009 18:41


          Rez-de-chaussée. Aboutage des 4 poteaux centraux d'étage, sur ceux du RdC
  La trémie de la mezzanine: le chevêtre porte les solives tronquée avec des ferrures à queues d'arrondes encastrées. fin du solivage de l'étage.
 pré-cadres en attente d'être montés à l'étage (je ne sais pas encore bien comment....).

maison écologique et biodynamique.
Partager cet article
Repost0
